集中協調式交通信號控制機

CY-TSC-48使用說明書

1、簡介

CY-TSC-48型交通信號控制機（簡稱CY-TSC-48信號機、或信號機）是根據中國國家標準GB25280規范最新設計并制造的。產品設計定位國內高端應用的多功能交通信號控制機，可滿足不同規模城市的交通控制需求、及廣泛適用于各類交通信號燈負載。

信號機采用先進的模塊化多處理器、多總線系統結構，靈活的多功能固化應用軟件，使用戶可以通過PC上“參數配置工具”實現多種方式的控制：a.路口交通信號控制；b.路段行人過街控制；c.車道信號/標志控制；d.匝道控制；e.快速路匯/分流控制；f.隧道交通控制。

信號機以相位在階段中組合的概念為基礎，通過靈活的時序邏輯和組合邏輯配置，實施多種交通信號控制方式。可以通過多種數據接口，如以太網及RS232等與其它相關的現場設備交換信息。具有非常嚴謹?shù)墓收媳O(jiān)控功能，通過軟、硬件相結合的綜合手段進行：a.信號機軟硬件故障診斷與監測；b.雙級交通信號驅動故障監測；c.綠沖突監測；d.信號燈故障監測；e.供電質量及工作環境監測等。

2、技術參數

2.1、功能描術

4種基本工作模式及優先級控制（待機控制、定周期多時段控制、手動控制及特勤控制）

支持16個燈組，32個信號階段，15種配時方案，48路輸出、24路地磁、16路視頻車檢輸入；

支持自定義開機燈序、有通行權和無通行權切換的燈色變化順序

支持13種星期組合方式及特殊日定義、支持32個時間表計劃調度、及GPS校時、

配備RJ45和RS232硬件接口，支持TCP/IP以太網通訊協議及串口數據

支持綠波帶控制、信號燈綠沖突及掉電監控，環境監測，電壓、溫度、頻率等

2.2、電氣指標

電壓：工作電壓：AC176～264V 、 頻率：48～52Hz

絕緣電阻：絕緣電阻大于100MΩ。

整機功耗：整機功率不超過30W（不包含紅綠燈功率）。

輸出功率：每路最大輸出功率300W。

2.3、物理指標

工作溫度：－40℃～70℃

工作濕度：< 95%無結露

機箱尺寸：148cm（高） x69cm（寬） x 46cm（深）

整機重量：≤60kg

3、外觀及內部組件

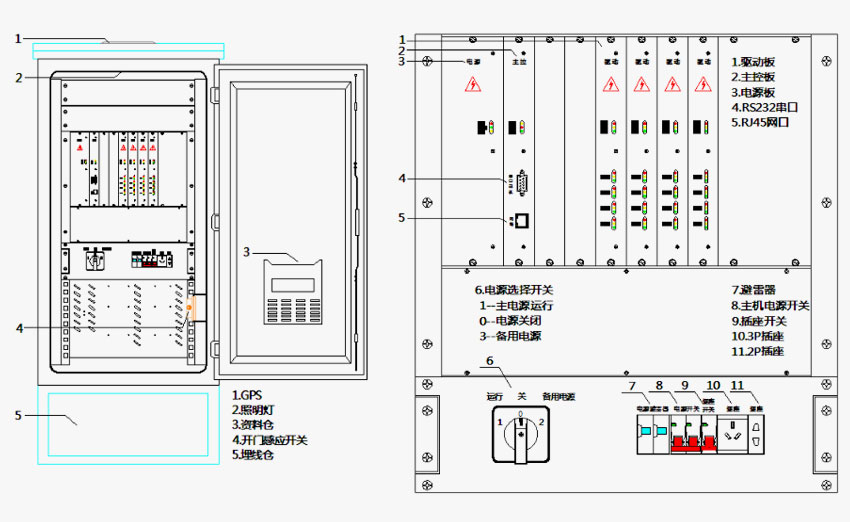

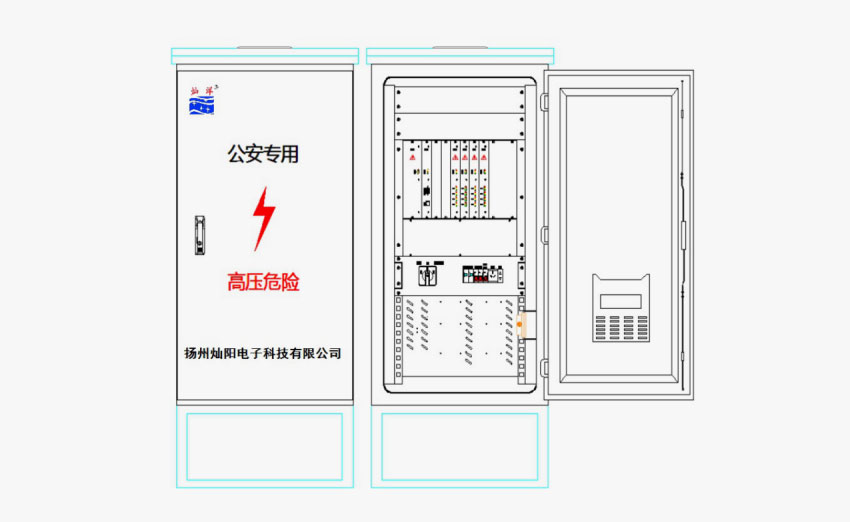

3.1.信號機內部前視圖

電源板：提供+5V，+12V直流電源給信號機

主控板：實現信號機的控制，數劇處理，通訊和運行狀態顯示（如黃燈亮電源正常、紅燈亮為出現故障綠燈亮正常運行）。

驅動板：每板驅動板可驅動12路信號燈，并每塊板都有電流檢測功能，實現故障鑒控。

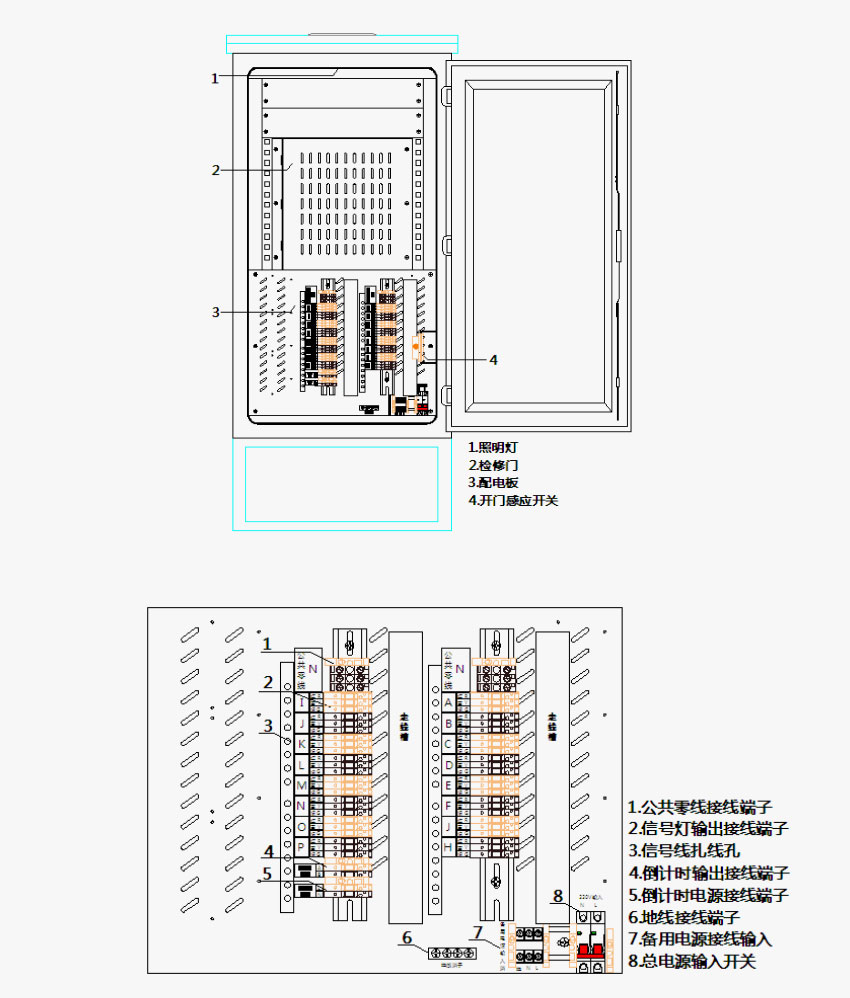

3.2.信號機內部后視圖

3.3.信號機手控板視圖

手控板位于機箱的側面，YH-TSC-48信號控制機有4種主要控制方式（1.待機控制方式；2.多時段定周期控制方式；3.手動控制方式；4.特勤控制）。信號機根據優先級列表選擇當前運行方式，每個階段流會獨立運行當前請求下?lián)碛凶罡邇?yōu)先級的控制方式。未配置優先級的控制方式不能運行。

YH-TSC-48信號機手控面板配備了的LED指示燈：

【手動】燈：按下按鈕后，該指示燈點亮，表示進入手動控制模式。

【自動】燈：該指示燈點亮?xí)r，表示信號機進入自動控制模式，按信號機內預存的配時方案自動運行。

【全紅】燈：在手動控制模式下，該指示燈點亮?xí)r，表示所有紅色信號燈都點亮。  【步進】燈：進入手動控制模式后，該指示燈點亮，表明【步進】按鍵有效，每按一次

【步進】按鈕，信號機就運行到下個階段。

【故障】燈：該指示燈點亮，表示信號機出現故障，需工程技術人員到現場處理。

【等待指令】：該指示燈點亮，表示信號機正常運行。

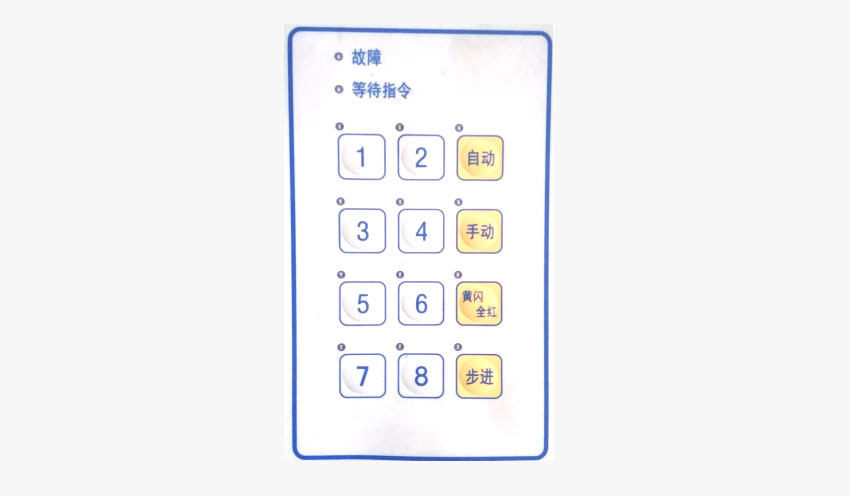

手控面板圖

4、基本概念

4.1、相位

相位是向一個或多個交通運動顯示的同一交通信號序列，一個相位可以出現在一個或多

個階段中。

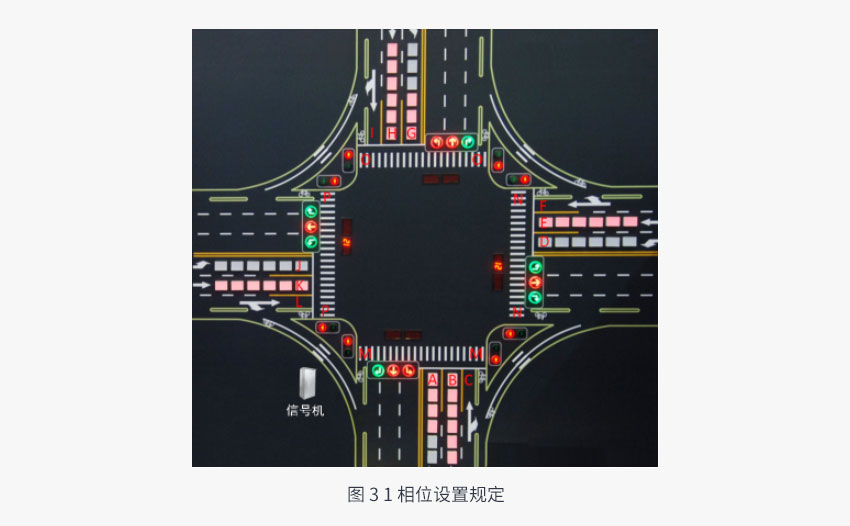

YH-TSC-48能支持最多16相位的信號輸出（A~P），可分為：1、交通相位；2、行人相位。

相位一般規定：4個相位為一組方向，從上到下，分別為左轉，直行，右轉，行人。默認方

向順序：東，南，西，北。

4.2、階段

階段是在一個信號周期內，為一個或多個交通流同時給出通行權的信號顯示狀態。一個階

段可以包括一個或多個信號相位，這些信號相位不相互沖突。

在YH-TSC-48信號控制機中，階段是一個循環中的基礎時間單位；

YH-TSC-48信號機能支持16個階段；

每個階段至少包含1個相位；

階段1 通常是啟動階段，此階段必須存在。

5、YH-TSC-48信號機參數配置

5.1、YH-TSC-48配置監視工具軟件簡介

YH-TSC-48信號機參數配置通過基于Windows環境的專用配置工具YH-TSC-48配置監視工具軟件進行，通過這個軟件可以對YH-TSC-48信號機進行參數配置和運行監控。

YH-TSC-48配置監視工具軟件具備數據下載功能，可以通過網絡將配置數據下載到信號機中；也可以將信號機中的配置數據上載并保存到計算機中。

5.2、運行環境

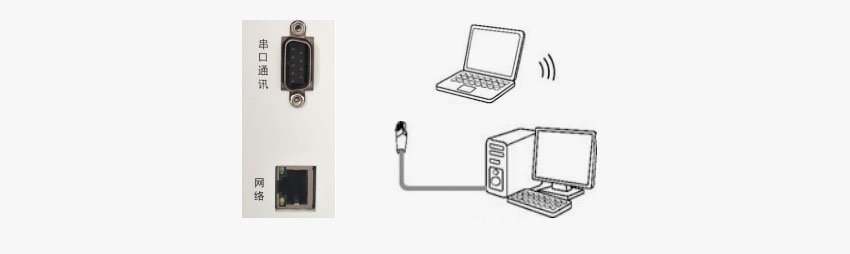

YH-TSC-48配置監視工具軟件運行環境要求，操作系統：Windows 7/Windows XP/Windows 2000/Windows 2003；硬件環境：CPU要求PIII以上，硬盤要求400M以上剩余空間，內存要求512MB以上；網絡：10M/100M/1000M 以太網絡接口卡，支持TCP/IP協議。

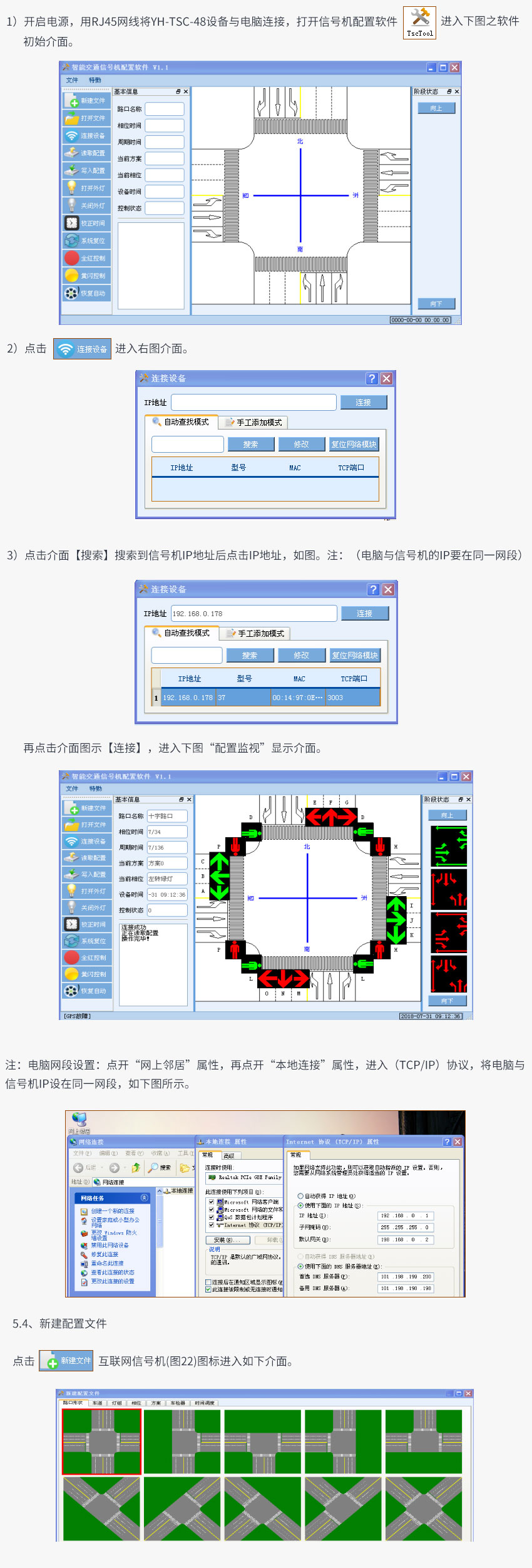

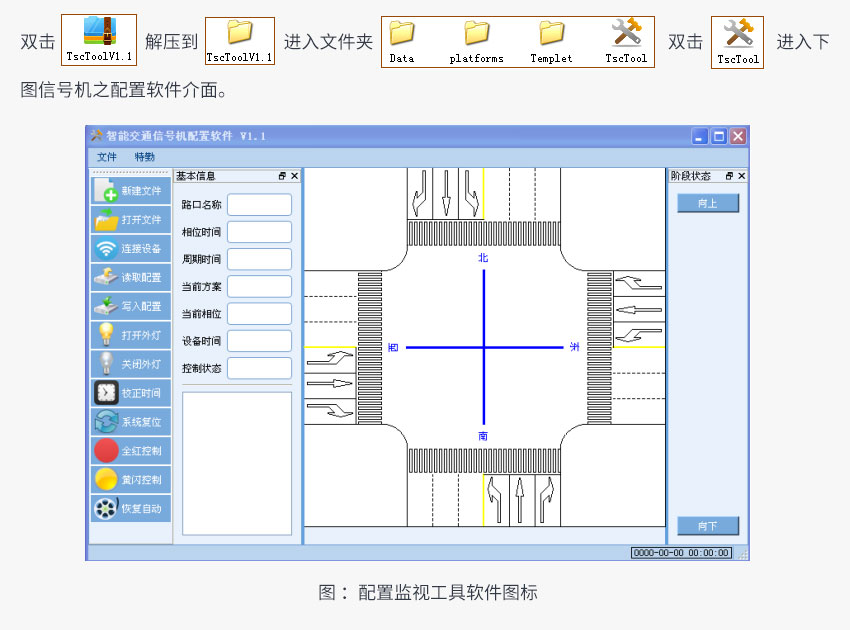

5.3、操作方法

上圖可對《新建配置文件》進行【路口形狀】【車道】【燈組】【方案】【車檢器】【時間調度】等功能編輯，在對信號機進行“參數及功能配置”時，可用【上一步】或【下一步】逐頁進行配置、及點擊【保存】對編輯好的“參數和功能配置”進行保存。

5.5、參數配置

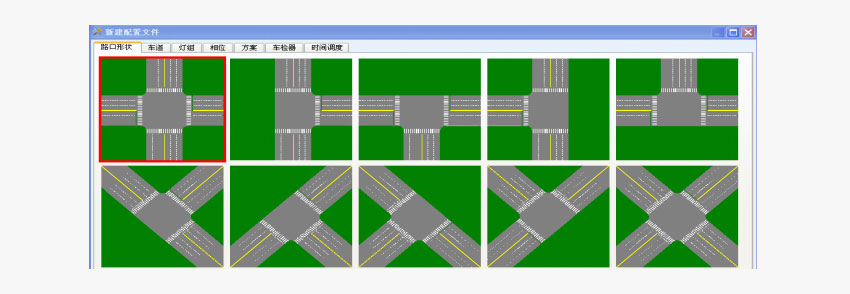

1）﹝路口形狀﹞配置：

如下圖我們可按實際路口點擊選擇所需路口圖形配置，我們選擇點擊﹝十字路口﹞形狀，點擊【保存】，再點擊【下一步】進入﹝車道﹞配置。

2）﹝車道﹞配置：

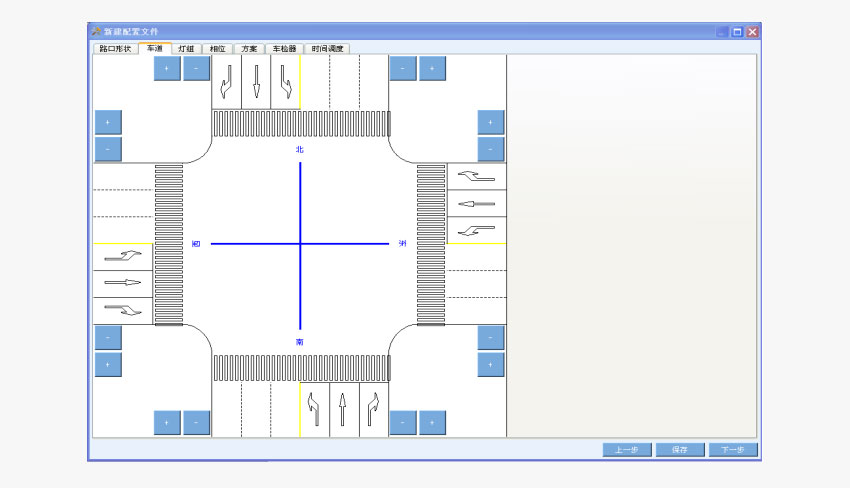

點擊   來設置車道數，下圖設置為3車道。再點擊車道標識，可將車道設置為“左拐、直行、右拐、直行+左拐、直行+右拐”等標識。設置OK后【保存】進入【下一步】。

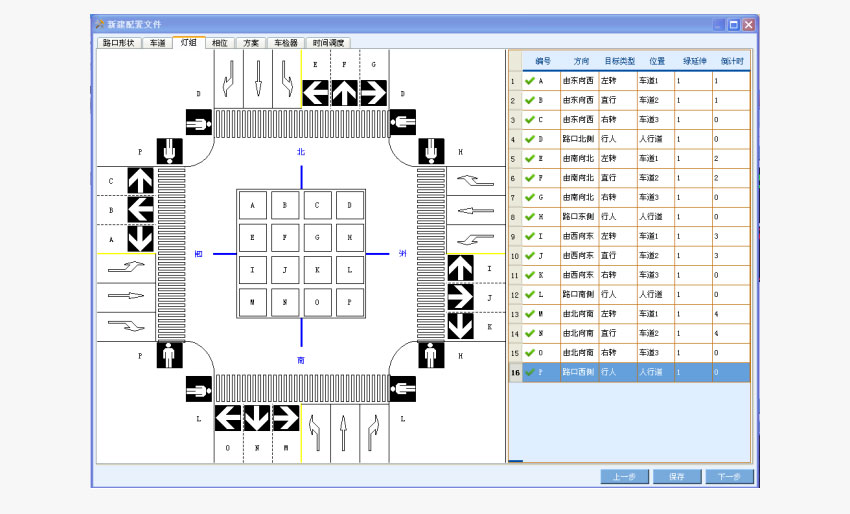

3）﹝燈組﹞配置：

此頁配置可對燈組進行：編號，方向、目標類型及位置進行定義設置；并可對綠燈延伸時間、及倒計時與燈組綁定和編號設置。

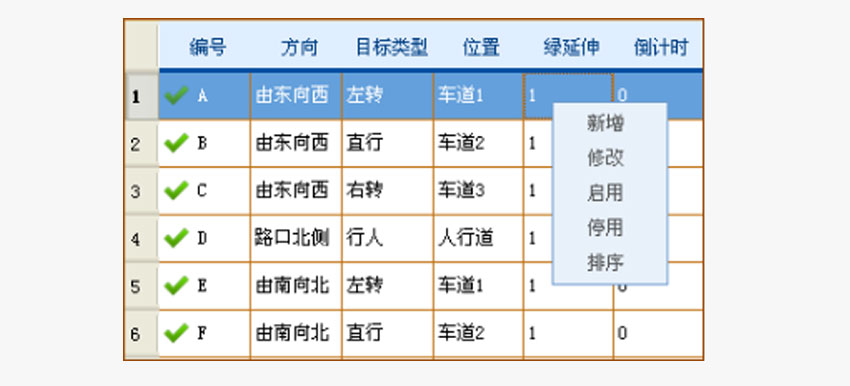

﹝燈組﹞配置設置操作：點擊要編輯的﹝燈組﹞行例，按鼠標右鍵，將會出現右圖介面。通過介面提示可以對﹝燈組﹞進行【新增】【修改】【啟用】【停用】【排序】。

注1：YH-TSC-48信號機只可以支持16組燈組，48路燈輸出，如要更多燈組時要另行配置處理。

注2：燈組﹝編號﹞排放位置修改，可以點擊需要修改的編號圖標，再選擇上圖方框欄內（A、B、C、D - - - M、N、O、 P）英文字，點擊后即會變換位置。

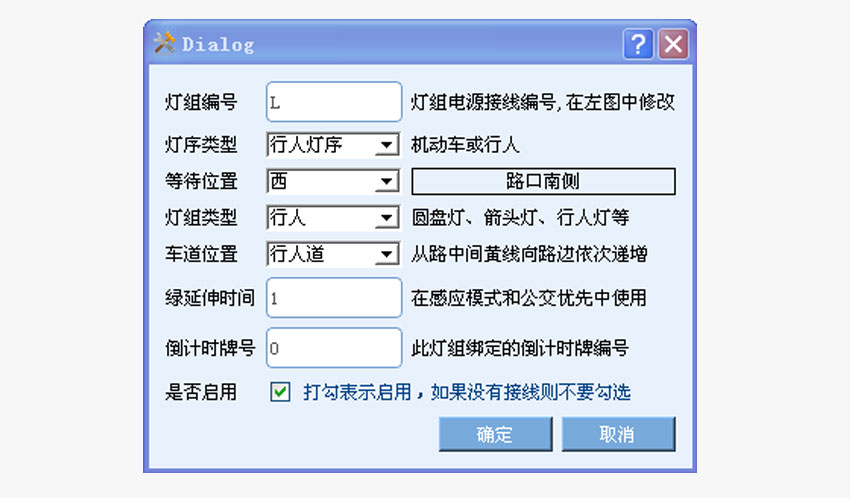

修改﹝燈組﹞配置操作：點擊上圖介面【修改】將顯示右圖介面，我們可以對﹝燈組﹞如右圖介面提示進行編輯及修改。注：綠燈延伸時間：即感應模式下每次延伸請求的相位綠燈擴展步長，（有安裝感應器材時才可用）。

注：倒計時牌號：信號機具有所有相位輸出倒計時的功能，一般可以將1個或2個相位倒計時信號輸出到同一塊”485通訊模式”倒計時上（如左轉與直行信號一起輸入到倒計時）。

4）﹝相位﹞配置：

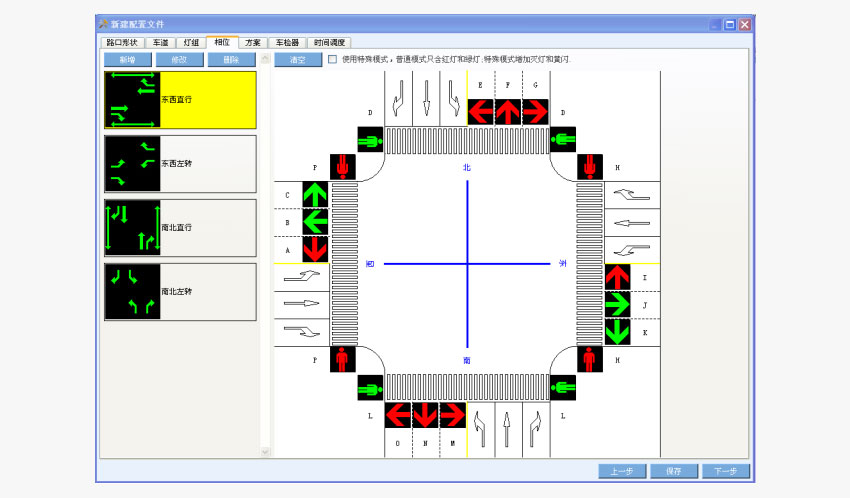

此頁可對燈組﹝相位﹞進行【新增】、【修改】、【刪除】、【清空】等編輯操作。如下圖﹝十字路口﹞相位配置操作：

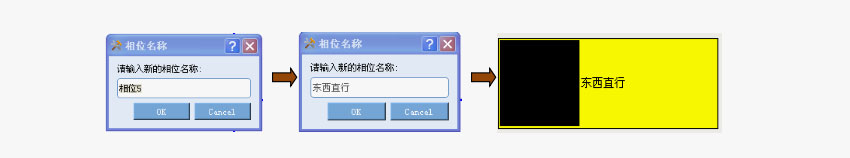

例1：﹝東西直行﹞相位配置，點擊介面【新增】出現下圖，輸入﹝東西直行﹞相位名稱，點擊【OK】介面左邊出現下﹝東西直行﹞階段圖標，（注：最大可支持16組信號相位）。

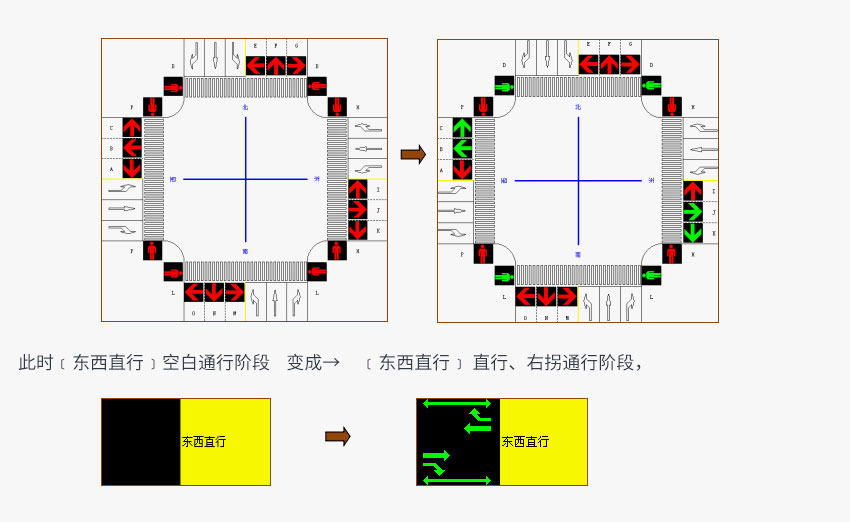

如現將﹝東西直行﹞相位階段配置為（直行、右拐，及北邊東西方向人行燈，南邊東西方向人行燈）一起放行。此時只要用鼠標點擊﹝相位﹞介面《B、J直行燈組，C、K右拐燈組，D、L人行燈燈組》使其“紅色標識狀態”變成“綠色標識狀態”即可，如下圖示。

另：其它﹝東西左轉﹞、﹝南北直行﹞、﹝南北左轉﹞相位通行階段設置，與上面“ 列1”﹝東西直行﹞相位通行階段設置操作方法一樣。

注：如需要增加燈滅和黃閃，需要如右圖鉤選“  ”。

以上配置操作完后點擊【保存】，再點擊【下一步】進行﹝方案﹞配置編輯操作。

5）﹝方案﹞配置：

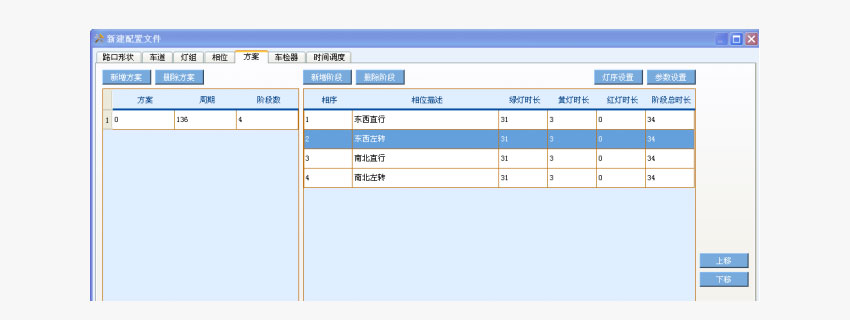

﹝方案﹞主要規劃信號機的基本配時設計，在YH-TSC-48配置監視工具軟件中，前面配置的信息已被映射至本頁。每個CLF方案必須對應某一個階段流，總共可配置32個信號階段、128個方案。上圖為<方案配時>圖例，方案包括﹝方案﹞數、﹝周期﹞、﹝階段數﹞、﹝相序﹞，﹝相位描述﹞、﹝綠、黃、紅燈時長﹞及﹝階段總時長﹞，所有方案設計中時間單位為“秒”。

﹝方案﹞配置操作步聚如下：

1.用鼠標點擊【新增方案】建立一個新方案，然后點擊【新增階段】配置階段運行組合。每新增一個階段，此時方案的﹝周期﹞時間及﹝階段數﹞組合數，都會增加。在﹝方案﹞列表中﹝周期﹞表示方案運行一個周期的時間長度。（注：如需要修改，可點選要修改的項目，再點擊【刪除方案】或【刪除階段】即可）

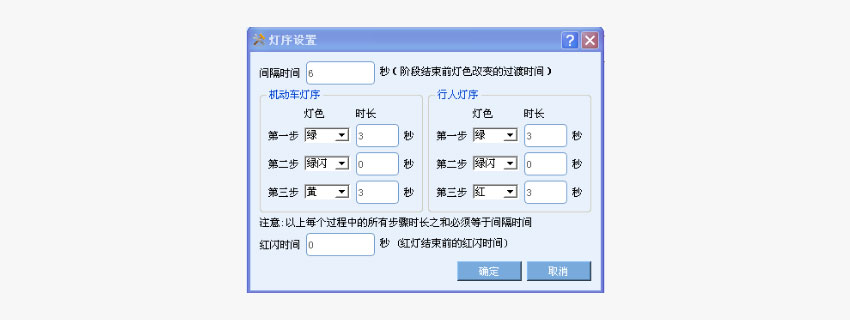

2.點擊【燈序設置】將出現右圖介面。用戶可以定義獲得通行權和失去通行權時的燈序。與燈序相關聯的時間也可以在此配置頁中設置，還可以根據需求設定特殊信號序列。系統共提供8種信號燈序的定義選擇，其中燈序0和燈序5默認為一種機動車燈序和行人燈燈序。

YH-TSC-48可支持多種燈色，如滅燈、紅燈、黃燈、綠燈、紅黃燈、黃綠燈、紅閃燈、黃閃燈、綠閃燈、紅閃＋黃燈、黃閃＋綠燈、黃閃＋紅燈、綠閃＋黃燈、紅閃＋黃閃、綠閃＋黃閃，共十五種。

閃燈模式包括信號燈的閃爍頻率和占空比，閃爍頻率設置有1Hz和2Hz，占空比設置有40%、50%、60%和70%共四種。

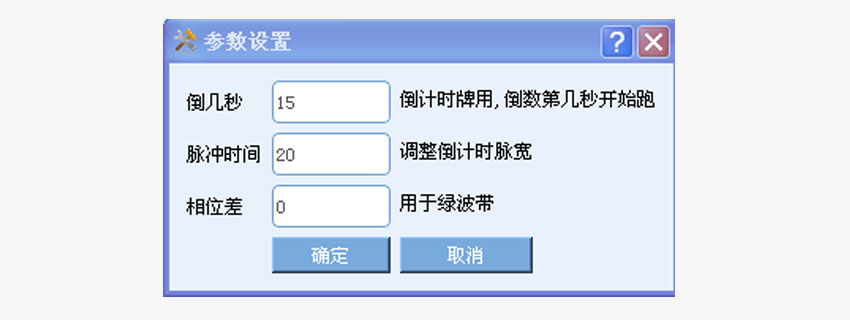

3.點擊【參數設置】將出現右圖介面。此設置用于（脈沖型倒計時），其中“倒幾秒”是指倒計時從第幾秒開始倒計時。如設置為“15秒”則為從15秒開始倒計時直倒計時倒到0秒結束。“脈沖時間”用于調整倒計時脈寬，一般我們?cè)O(shè)置20mS。

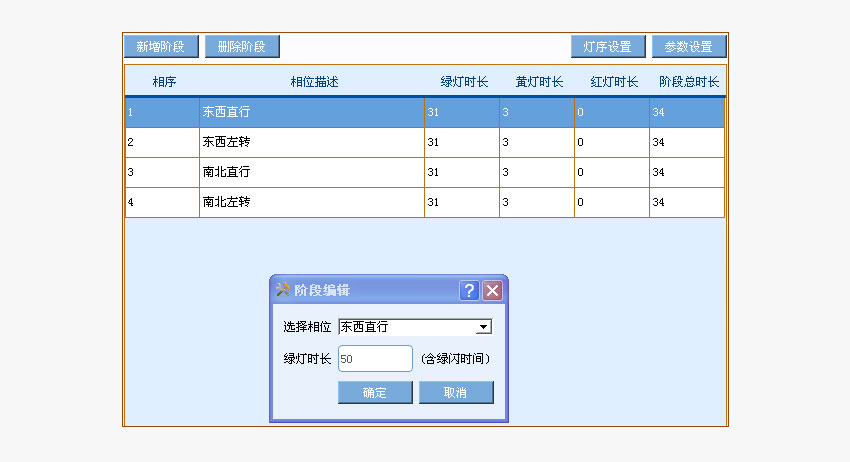

4.﹝階段編輯﹞：主要用來設置各相位的綠燈亮燈時間長度。如“東西直行”時間的綠燈亮燈時間50秒，先雙擊階段“東西直行”，此時出現﹝階段編輯﹞，再在﹝選擇相位﹞里選擇“東西直行”，然后在﹝綠燈時長﹞里寫入50即可，最后點擊【確定】保存。如下圖示：

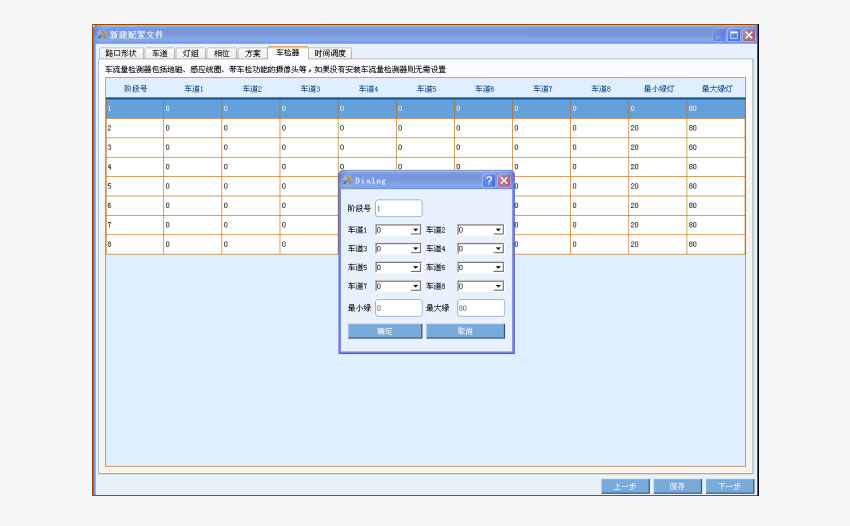

5）﹝車檢器﹞設置：

車流量檢測器包括：地磁、感應線圈、有車檢功能的攝像頭等。如沒有安裝車流量檢測器則此﹝車檢器﹞設置項目就不需設置。如需設置，雙擊每個階段號欄就會出再下圖介面，按照階面提示設置需要即可。

注：最小綠和最大綠：用于約束相位的最小和最大綠燈亮燈時間，在感應模式時該參數起關鍵作用。

6）﹝時間調度﹞設置：

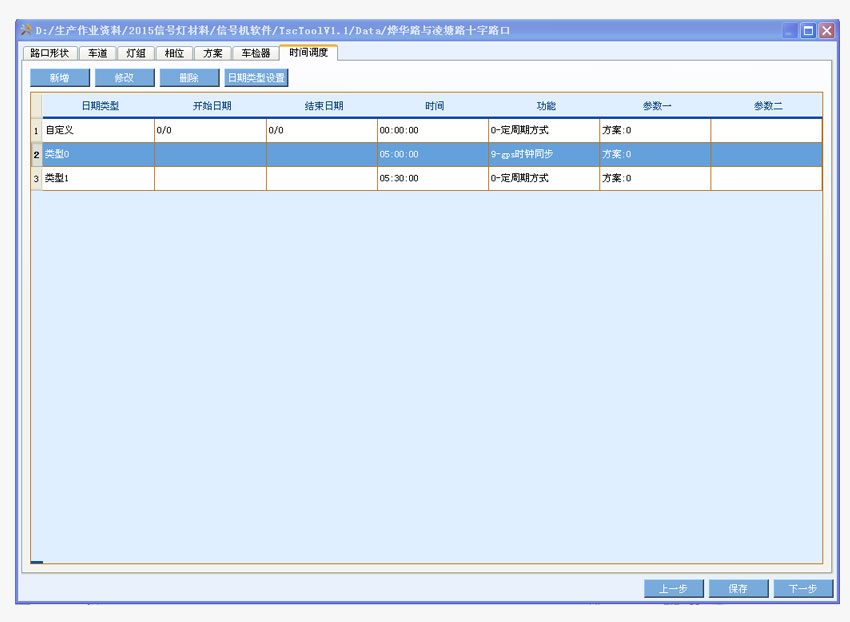

時間調度表格用于管理系統的主時間表。YH-TSC-48信號機內部具備實時時鐘，所有信號機動作都可以依據預定義的時間表運行。下圖是信號機時間表配置頁面：

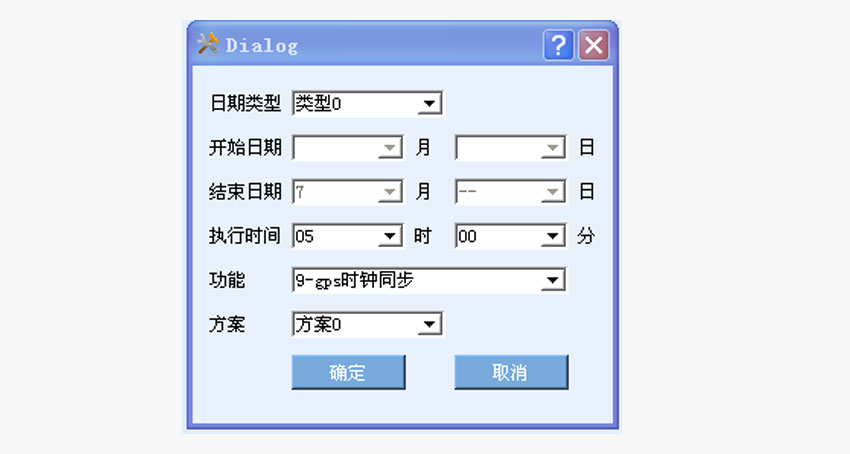

點擊表格各行序號欄激活該行并可輸入數據，下拉菜單按鈕將出現在每個表格單元的右側，表示多個數據可供用戶選擇。如果表格呈灰色，說明當前參數不適于本事件項。例如日期類型設置為“自定義”，“開始日期”和“結束日期”才可設置，否則該項數據無效。

注：1.日期類型：有“類型0---類型9、自定義”，共11個日期類型。

2.開始日期、結束日期：此項只有在“自定義”日期類型才可用。

3.執行時間：為24小時制，可以設定所需開始執行時間的：時鐘、分鐘。

4.功能：可以設定各種功能動作，每種動作需要定義不同的參數，通過下拉菜單選擇時間表命令，具體描述如下：

→0--定周期方式：進入FT模式并引入固定時間方案，參數為方案編號。

→1--待機黃閃：信號機輸出為只有黃燈閃亮。

2 →2--待機全閃：信號機輸出為只有紅燈亮。

2 →3--無電纜協調方式：進入CLF模式并引入CLF配時方案，參數為方案編號。

2 →4--感應方式：指定某一個方案進入VA 模式，參數一為引入的方案編號，參數二應指定“非協調控制生產展示
