一：安裝

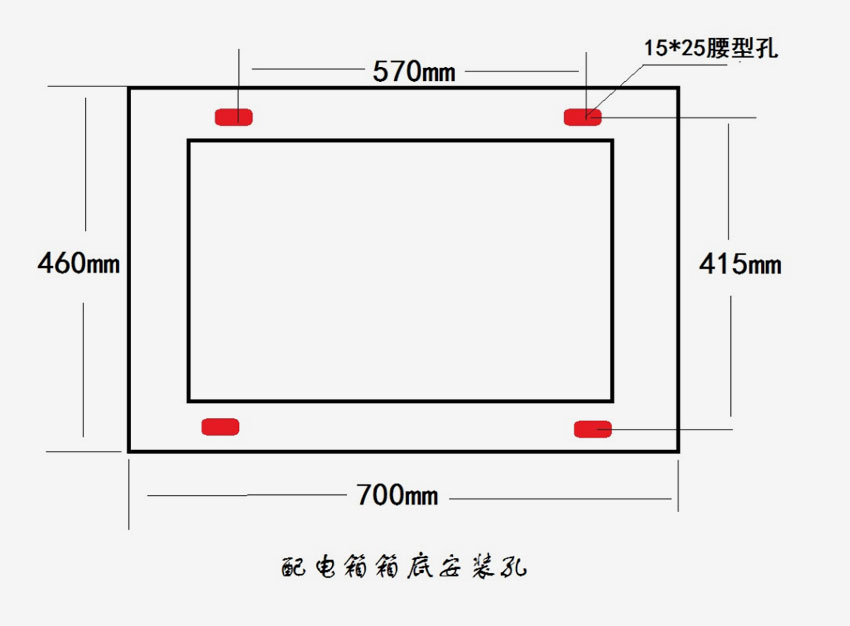

1．箱體安裝

箱體尺寸：1700*700*550mm

建議箱體基礎面積不少于800mm*600mm，基礎高度不低于300mm，采用C25混凝土澆筑。采用預埋螺栓或后期打膨脹螺栓方式固定。

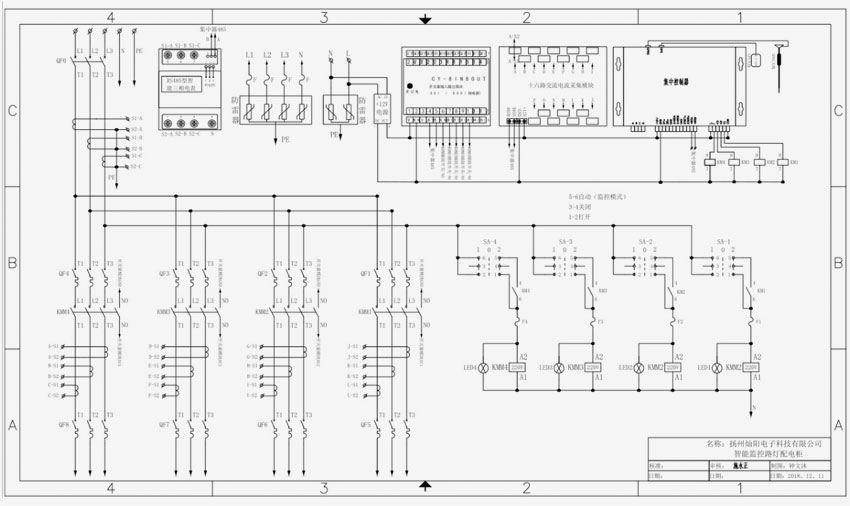

2.電氣接線

2.1 進線

接380V進線，本配電箱采用TN-S系統，進線A,B,C引至配電箱內部上端，經過ABC相電流互感器進入總空氣開關上樁頭。零線接配電箱內零排，地線接配電箱內地排。配電箱需可靠接地，接地電阻不大于4歐。

2.2 出線

配電箱下端漏電斷路器成組輸出，至路燈供電線纜，且具有漏電跳閘功能。當該回路漏電流大于300mA時，斷路器斷開。在送電前，確保各回路無漏電現象。

負載均衡，在布置路燈負荷時，需考慮ABC各相負載均衡。

二：組成

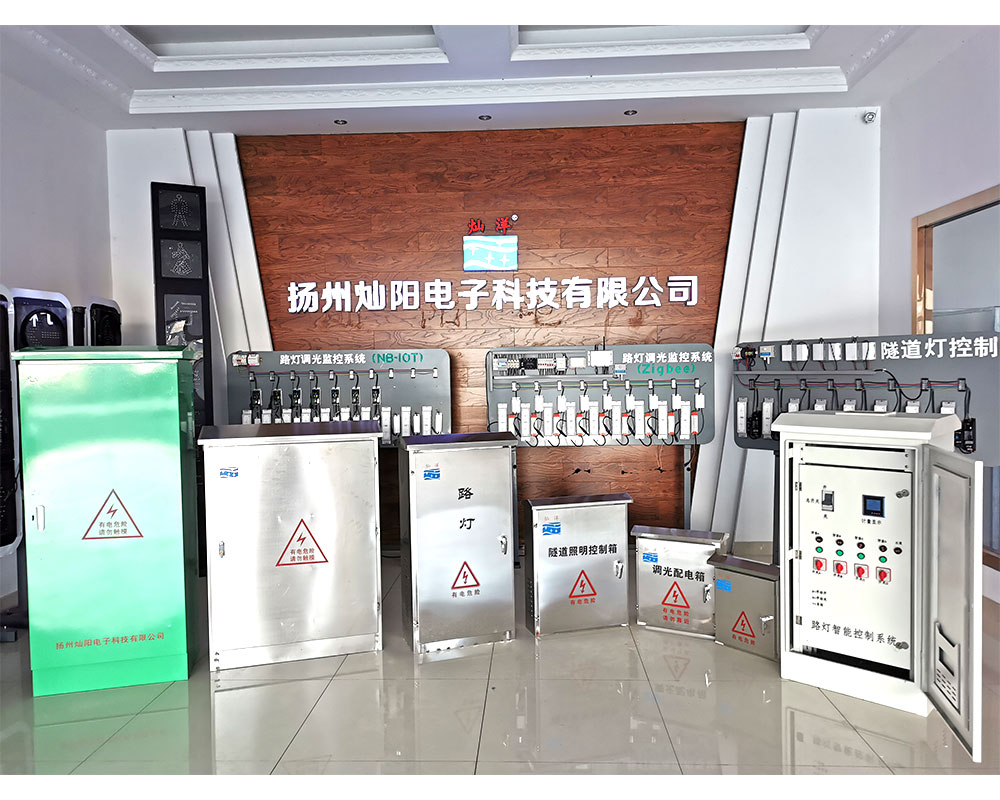

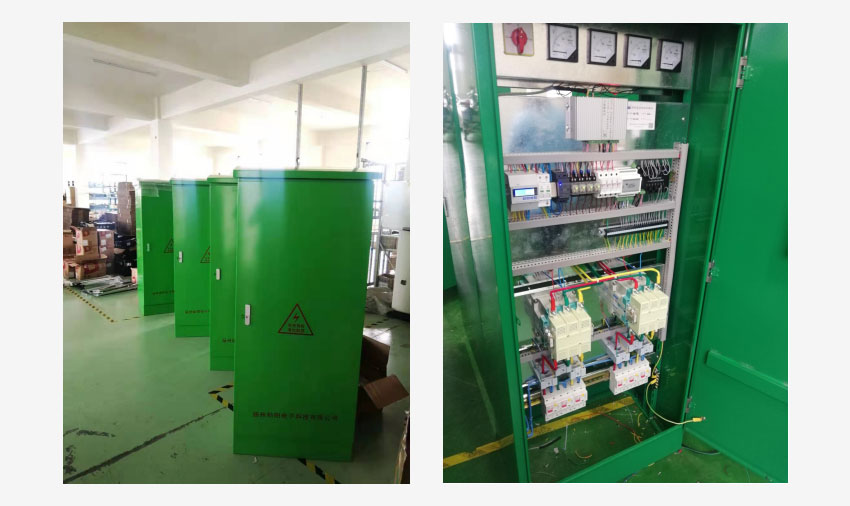

1、路燈監控箱尺寸1700*700*550mm，箱體為304不銹鋼材質，厚度不小于1.2mm，前后單開門，全面噴塑，顏色為果綠色。

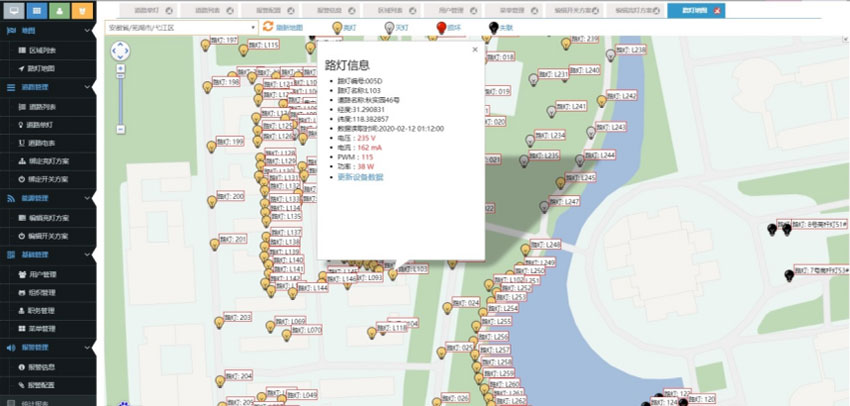

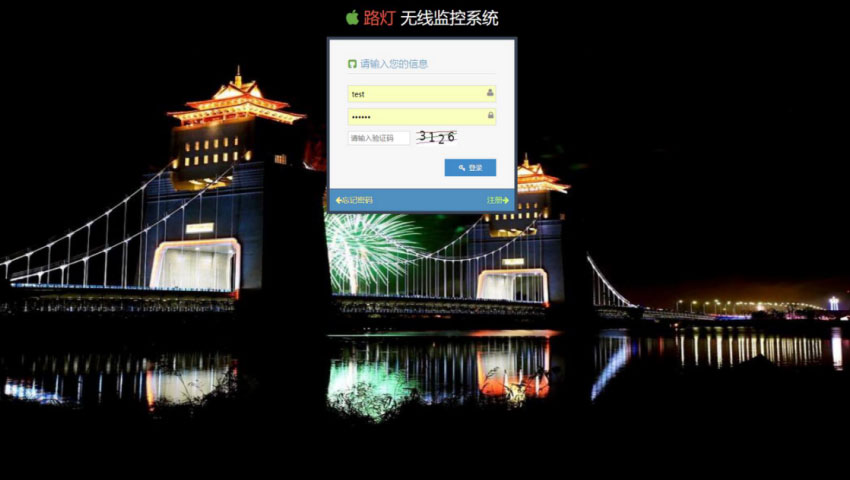

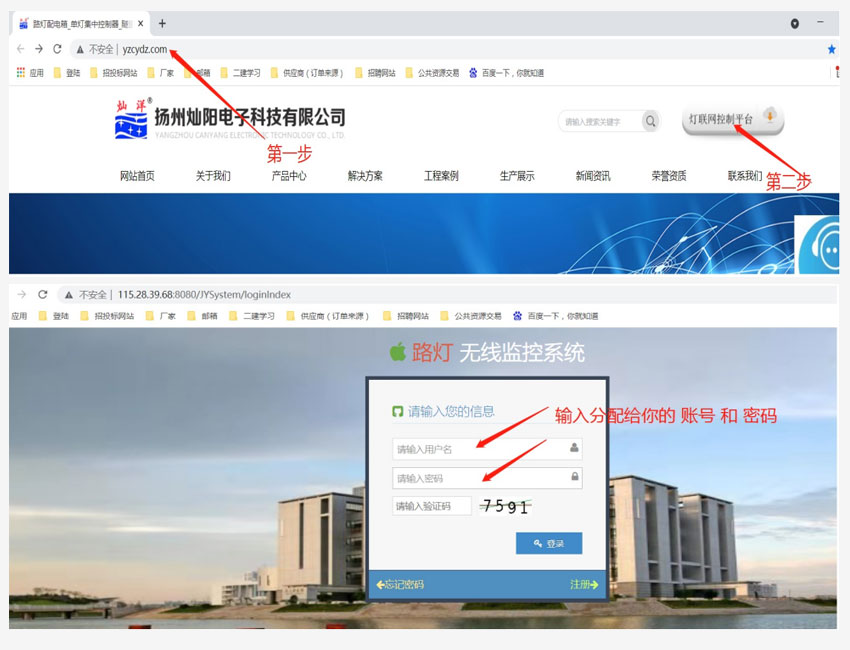

2、控制箱內遠程監控系統需配置可與監控室內系統通訊的通訊流量卡，通訊流量卡使用期限不低于3年。

3、路燈控制箱要求如下：

4、電氣元件主要技術參數要求：

5、①防水等級：IP65

6、②主要電氣設備：630A刀熔開關或CDM3-630-3P塑殼式斷路器、220V CJ-20-160A三相交流接觸器4臺、CBD2LE-100A-1P+N（漏電電流100mA)單相漏電保護開關12只、路燈遠程監控系統1套（遠程監控系統及單燈控制器需與當?shù)噩F(xiàn)有路燈監控電腦系統連網兼容，如無法兼容在需提供一臺電腦并在當?shù)丶友b系統）

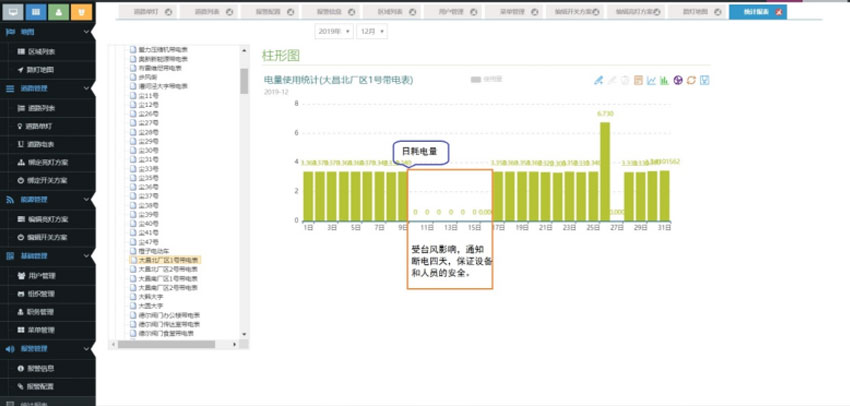

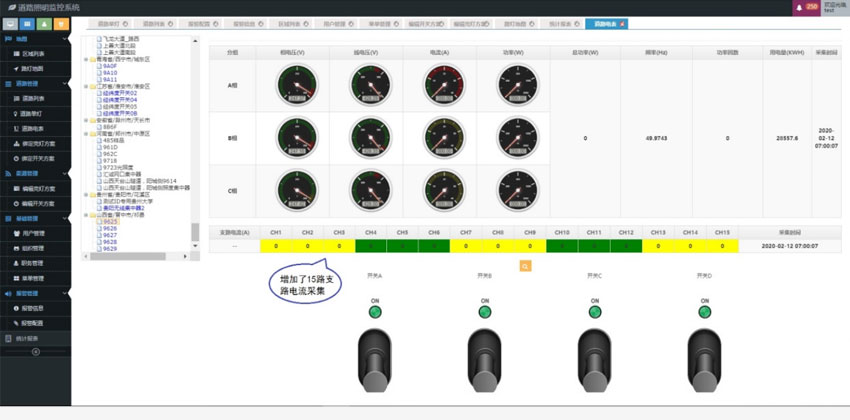

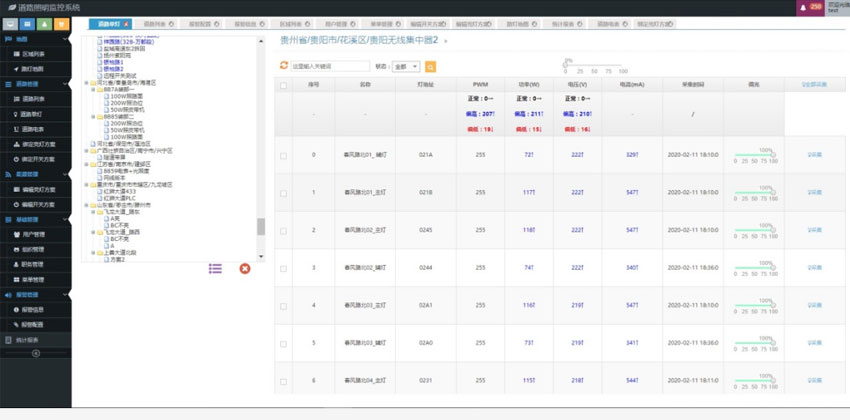

7、③測量參數：總電流、總電壓、各出線支路電流、交流接觸器斷合狀態

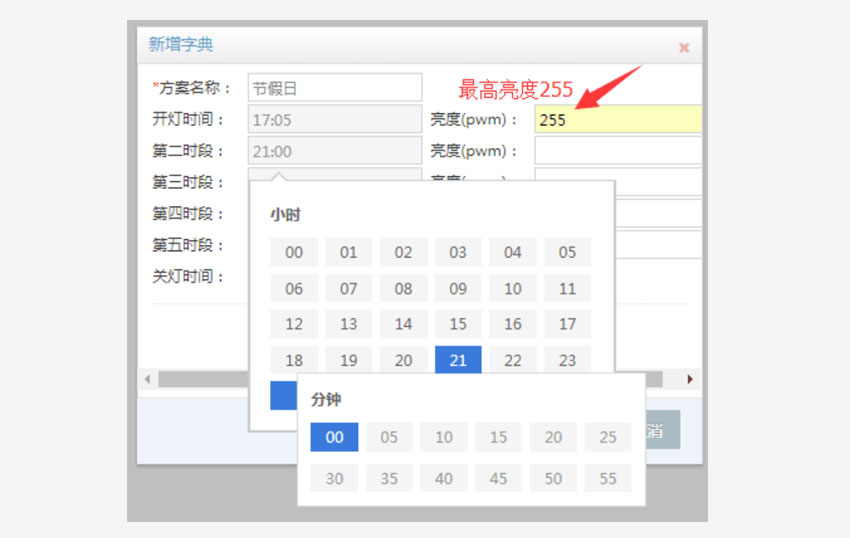

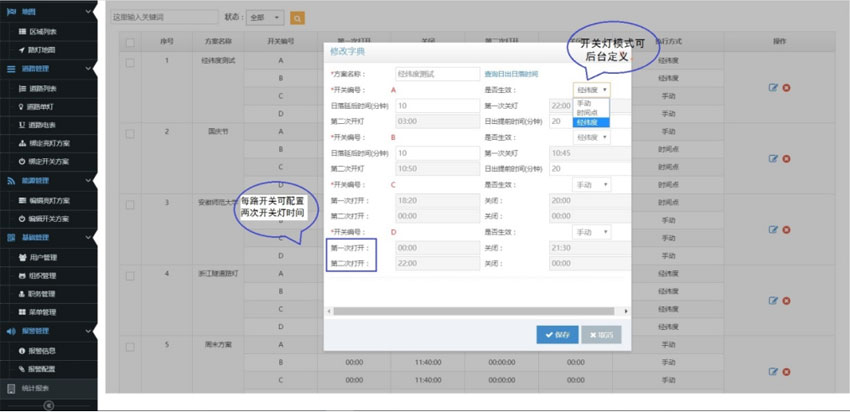

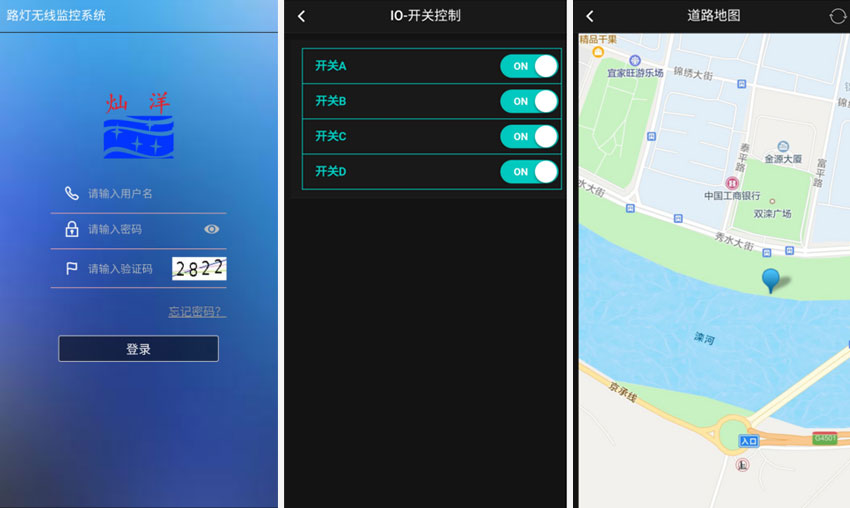

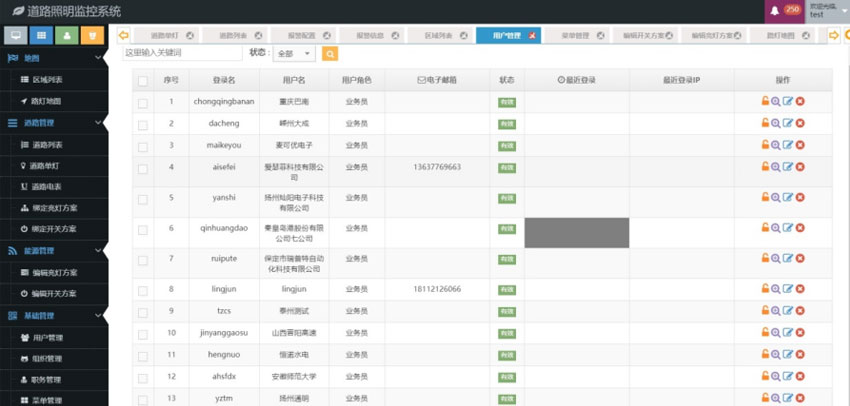

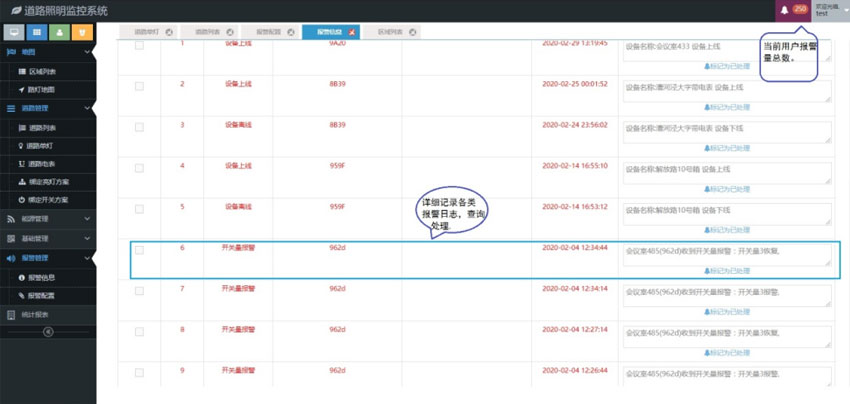

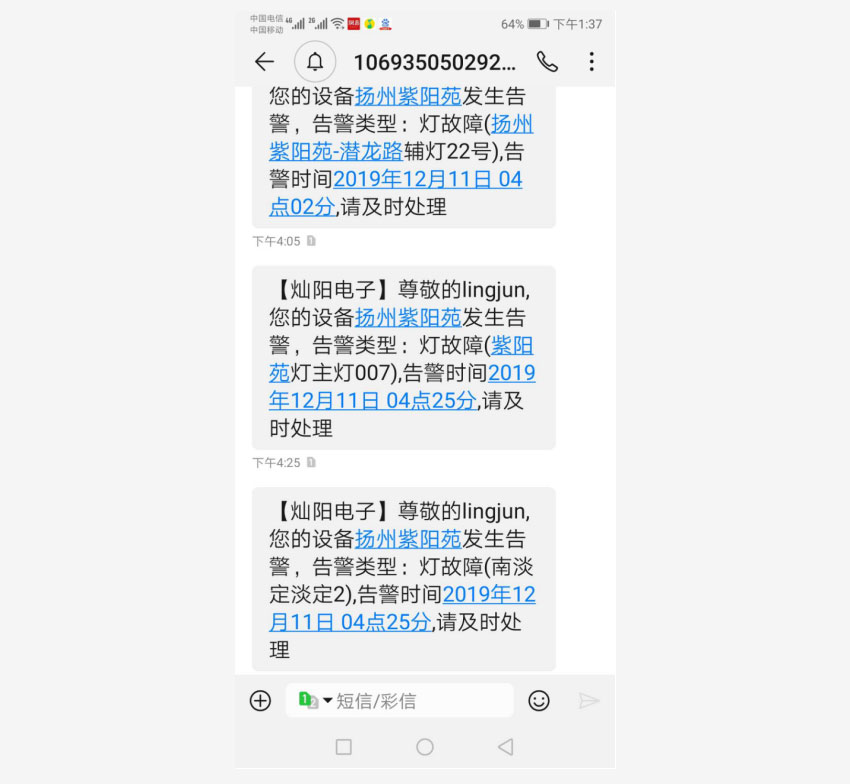

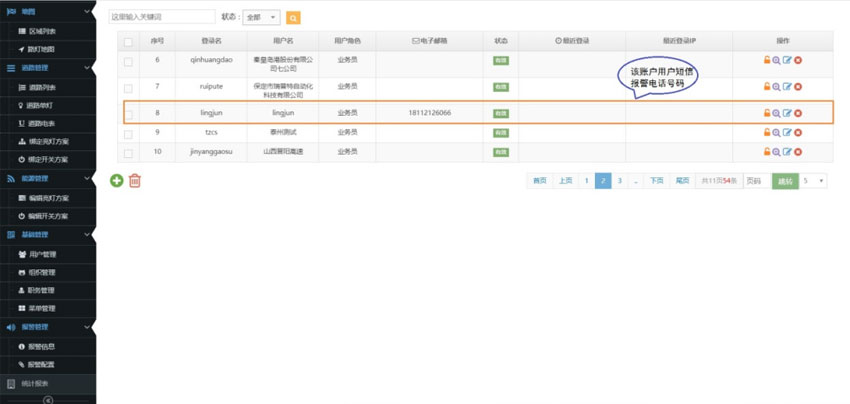

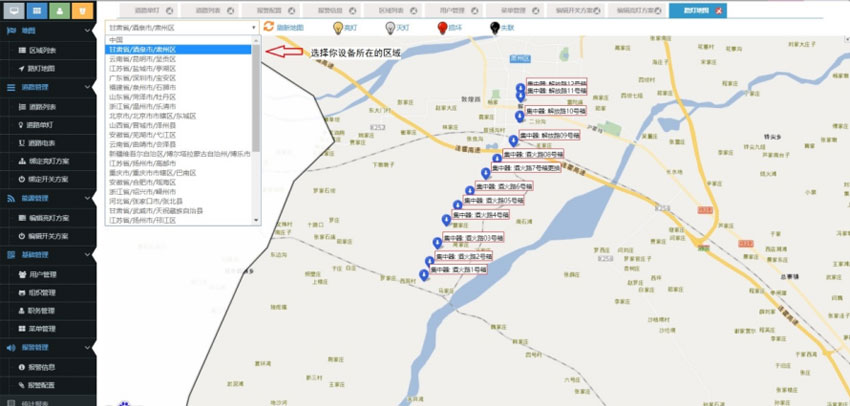

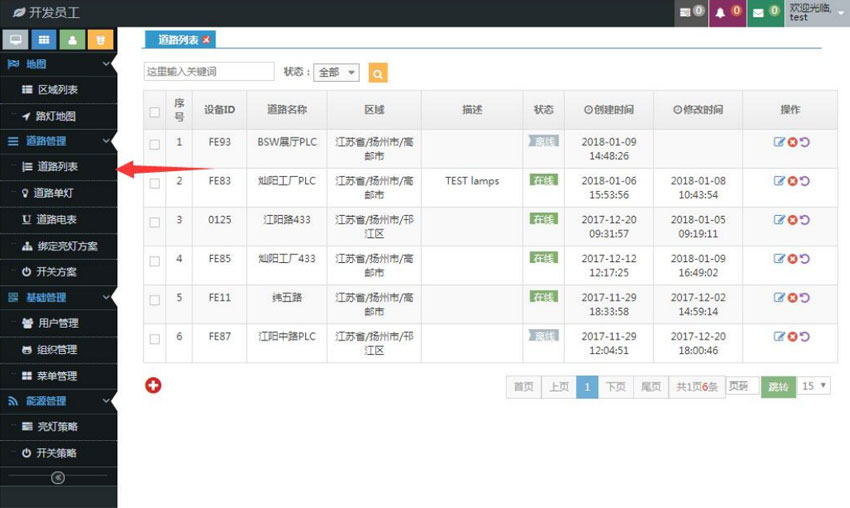

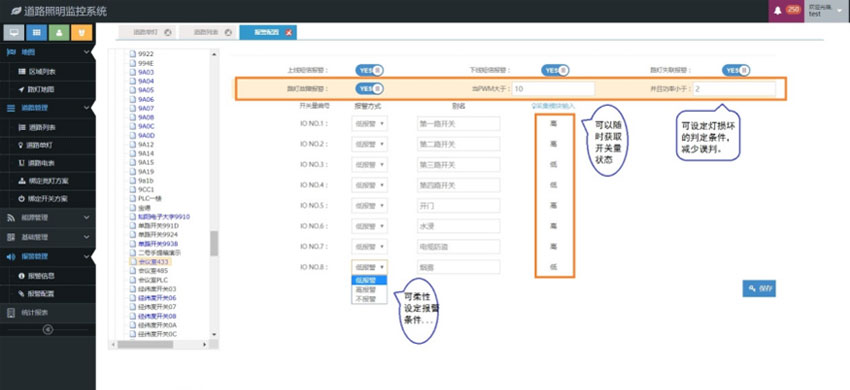

8、④控制狀態：可遠程遙測電氣參數、遙控接觸器開斷；4路控制輸出；可根據經緯度自動調整每日開關燈時間。

9、內有單燈控制器通訊模塊。
