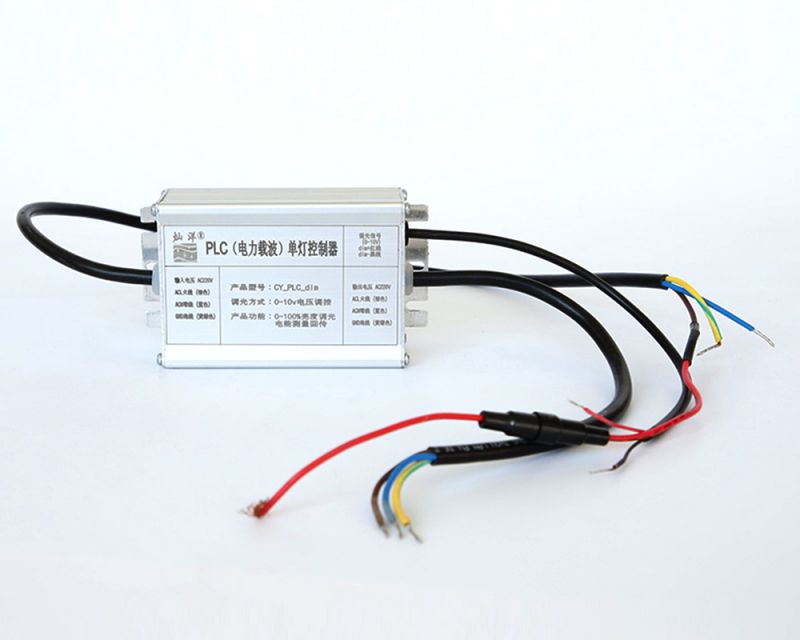

電力載波型單燈控制器產品型號：CY-SLC-PLC單燈控制器是智能照明系統的執行終端，它可以控制LED驅動電源，實現三大功能：    單燈控制器與 LED 驅動器直接相連，通過電力載波通訊方式接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。   產品特點1、主要功能有： 定時開關、亮度調節、電流電壓測量、功率因數計算和故障報警等。2、采用專用的電力計量技術，可測量電壓、電流、功率、電量等電參數及用電數量（精度達1％）3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。4、輸入端具有防雷保護。5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有該調光接口的燈具進行調光。6、PLC采用先進的 OFDM 和直序擴頻調制方式，自動根據電力線環境選擇最佳通訊信道（共 12個），輕松避開 LED 驅動電源在不同負載下的干擾, 采用國網標準645協議。    技術參數序號項目說明1供電電源單相供電2供電電壓AC 85V-264V 全球電壓3頻率50Hz±10%4功耗靜態功耗≤1W動態功耗≤1.5W5上行通道PLC（OFDM）電力載波通訊6控制接口0~10VPWM7最大負載5A8繼電器工作壽命10萬次9工作溫度-40~85℃10工作濕度10% ~ 100%11EMC（電磁兼容）靜電放電8kV高頻電磁場10V/m電快速瞬變脈沖群4kV浪涌4kV工頻耐壓4kV  12防護等級IP67（灌膠）物理接線示意圖                                          單燈接線圖     將市電AC85-220V連接燈控制器的AC的輸入接口，將單燈控制器的AC輸出線連接驅動器的AC輸入接口（AC電源連接時L、N線的對應）；將燈控制器的0-10V調光信號輸出線接驅動器的0-10V DIM（調光）接口（DIM調光口連接時DIM+、DIM-線的連接）；將驅動器的電源輸出線連接LED燈（注意正負極的對應）。

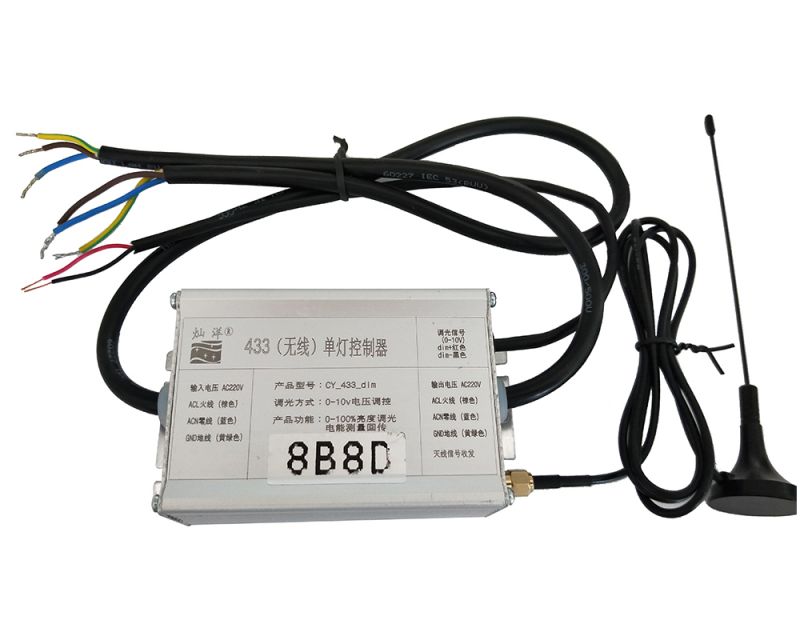

產品型號：CY-SLC-LORA單燈控制器是智能照明系統的執行終端，它可以和LED電源連接，實現三大功能:     單燈控制器與 LED 驅動器直接相連，通過433M無線電信號接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。    產品特點1、開關、0-10V輸出或PWM（400Hz）亮度調節。2、測量電壓、電流、功率、電量等電參數（精度達1％）3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。4、輸入端具有防雷保護。5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有此調光接口的燈具進行調光。6、Zigbee型單燈控制器自組網，具有中繼功能，組成鏈?zhǔn)骄W(wǎng)絡后，傳輸距離可達10Km。  技術參數序號項目說明1供電電源單相供電2供電電壓AC 85V-264V 全球電壓3頻率50Hz±10%4功耗靜態功耗≤1W動態功耗≤1.5W5上行通道433MHz 6控制接口0~10VPWM7最大負載5A8繼電器工作壽命10萬次9工作溫度-40~85℃10工作濕度10% ~ 100%11EMC（電磁兼容）靜電放電8kV高頻電磁場10V/m電快速瞬變脈沖群4kV浪涌4kV工頻耐壓4kV  12防護等級IP67（灌膠）     物理接線示意圖                                               單燈接線圖     將市電AC85-220V連接燈控制器的AC的輸入接口，將燈控制器的AC輸出線連接驅動器的AC輸入接口（AC電源連接時L、N線的對應）；將燈控制器的0-10V調光信號輸出線接驅動器的0-10V DIM（調光）接口（DIM調光口連接時DIM+、DIM-線的連接）；將驅動器的電源輸出線連接LED燈（注意正負極的對應）。

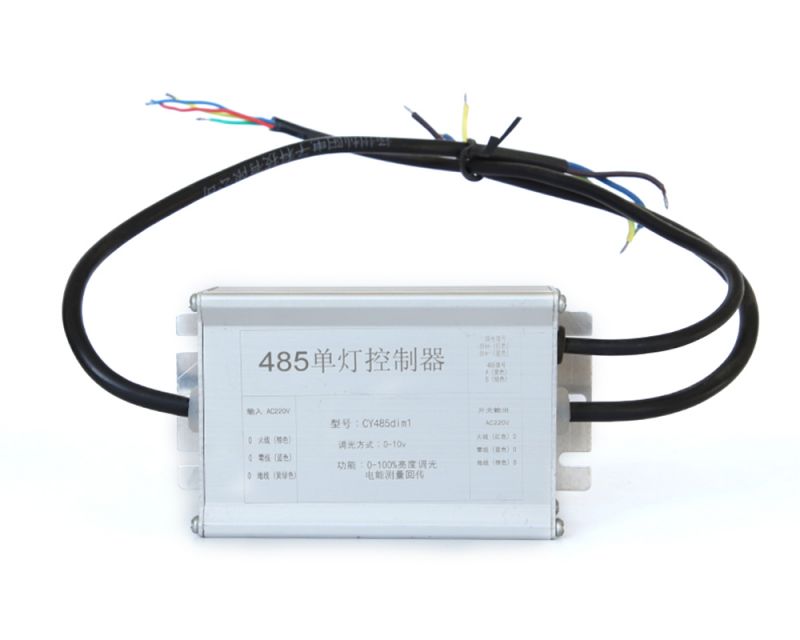

產品型號：CY-SLC-RS485      單燈控制器與 LED 驅動器直接相連，通過RS485總線接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。  產品特點 1、主要功能有： 定時開關、亮度調節、電流電壓測量、功率因數計算和故障報警等。2、采用專用的電力計量技術，可測量電壓、電流、功率、電量等電參數及用電數量（精度達1％）3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。4、輸入端具有防雷保護。5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有該調光接口的燈具進行調光。6、RS485總線上可以?huà)旖?00個單燈控制器，在無中繼器的情況下，可靠傳輸距離達1Km。7、該產品在隧道智能調光系統中有廣泛應用。  技術參數 序號項目說明1供電電源單相供電2供電電壓AC 85V-264V 全球電壓3頻率50Hz±10%4功耗靜態功耗≤1W動態功耗≤1.5W5上行通道RS485，Modbus 格式 自定義協議6控制接口0~10VPWM7最大負載5A8繼電器工作壽命10萬次9工作溫度-40~85℃10工作濕度10% ~ 100%11EMC（電磁兼容）靜電放電8kV高頻電磁場10V/m電快速瞬變脈沖群4kV浪涌4kV工頻耐壓4kV  12防護等級IP67   物理接線示意圖                                           隧道調光系統應用拓?fù)鋱D：

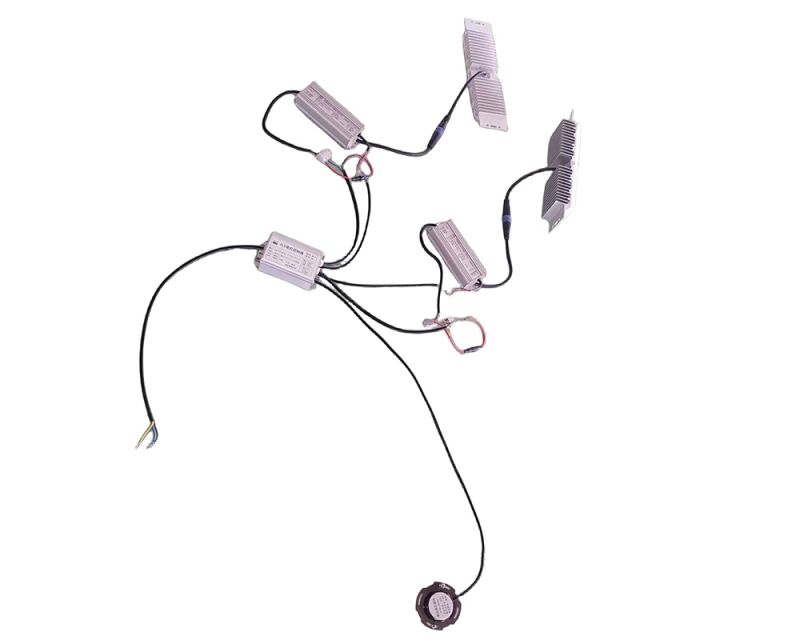

感應型單燈控制器感應型單燈控制器在原單燈控制器上增加感應輸入接口。如有感應激活后，控制器會根據后臺配置值來決定是否響應感應激活信號。如配置準許感應：則單燈控制器亮燈PWM值受本地感應信號控制，有激活信號，調光信號滿量程輸出（10V），                             延遲一段時間后，降為預設值。如激活信一直存在，則一直保持滿量程輸出。如配置不允許感應：則單燈控制器按預設策略運行。 一：結構 二：感應頭 三：軟件配置 四：應用場合

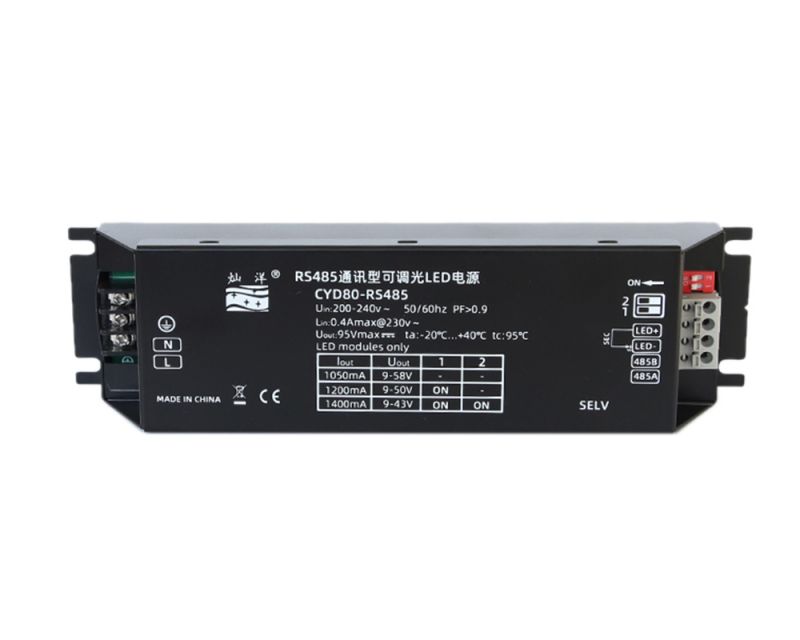

RS485通訊型可調光LED驅動電源型號：CY-D80-RS485 該產品為帶RS485通訊型LED可調光LED驅動電源，是傳統單燈控制器和LED驅動電源二合一的產品，減少接線，產品體積，增加產品可靠性，更具性?xún)r(jià)比的新一代產品。特別適用于LED隧道照明，智慧路燈照明，緊湊型商業照明場合。  RS485接口具有如下功能：●RS485通訊協議（與我司RS485型集中控制器兼容，可對外開放通訊協議）●讀取負載電流，電壓，功率等參數功能●燈具損壞自動報警功能●燈具開關功能●燈具無極調光功能 常規參數參數值單位輸出電流1050/1200/1400mA輸出電壓9-58/9-50/9-43V（DC）輸出功率60.9W/60W/60.2W電流精度±3%輸入電壓200-240V（AC）輸入頻率50/60Hz功率因數≥0.9效率(典型)86% ：產品特點：● 單通道輸出，多級電流輸出可選（撥碼）● THD≤10%● 低紋波電流，無頻閃● 內建主動式PFC 功能● 過載保護；輸出短路保護；輸出過壓保護技術參數：型號CY-D80-RS485輸出電流1050mA1200mA1400mA電壓9-58VDC9-50VDC9-43VDC功率60.9W60W60.2W電流精度±3%最大輸出電壓95VDC低頻電流紋波（＜120Hz）＜3%通道1輸入電壓200-240VAC頻率50/60Hz功率因數（@230VAC,滿載）≥0.9THD（@230VAC,滿載）≤10%效率(典型)86%電流0.4Amax@230VAC浪涌電流冷啟動27A（在50%Ipeak下測試twidth=5.4us）@230VAC功能調光方式0-10V 或PWM通信方式RS485（自定義通訊協議）其它尺寸203.4*53.9*32.6mm（長*寬*高）毛重量410克工作溫度-20℃ ~ 40℃相對濕度20~90% RH

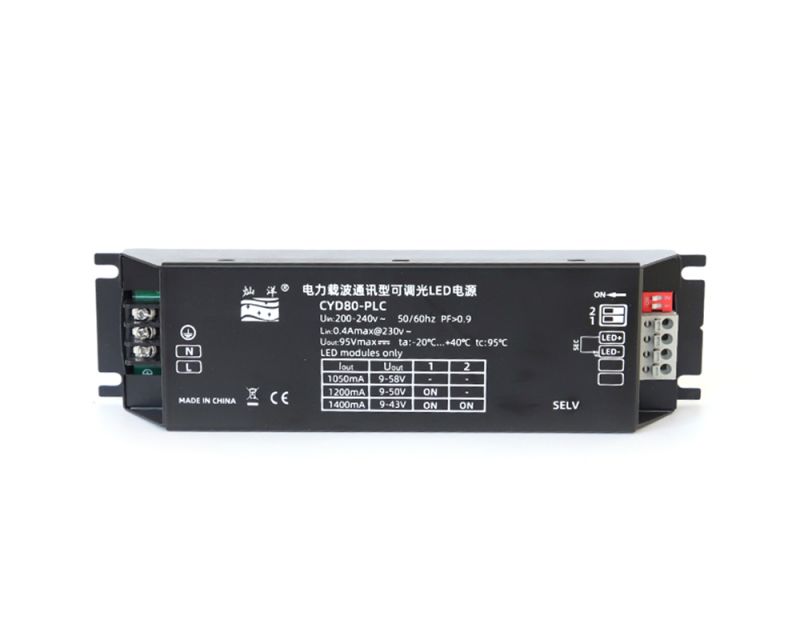

PLC通訊型可調光LED驅動電源型號：CY-D80-PLC該產品為帶PLC（電力載波）通訊型LED可調光LED驅動電源，是傳統單燈控制器和LED驅動電源二合一的產品，減少接線，產品體積，增加產品可靠性，更具性?xún)r(jià)比的新一代產品。特別適用于LED隧道照明，智慧路燈照明，緊湊型商業照明場合。  功能：●   PLC通訊協議（與我司PLC型集中控制器兼容）●  讀取負載電流，電壓，功率等參數功能●  燈具損壞自動報警功能●  燈具開關功能●  燈具無極調光功能 常規參數：參數值單位輸出電流1050/1200/1400mA輸出電壓9-58/9-50/9-43V（DC）輸出功率60.9W/60W/60.2W電流精度±3%輸入電壓200-240V（AC）輸入頻率50/60Hz功率因數≥0.9效率(典型)86% 產品特點：● 單通道輸出，多級電流輸出可選(撥碼)● THD≤10%● 低紋波電流，無頻閃● 內建主動式PFC 功能● 過載保護；輸出短路保護；輸出過壓保護技術參數：型號CY-D80-PLC輸出電流1050mA1200mA1400mA電壓9-58VDC9-50VDC9-43VDC功率60.9W60W60.2W電流精度±3%最大輸出電壓95VDC低頻電流紋波（＜120Hz）＜3%通道1輸入電壓200-240VAC頻率50/60Hz功率因數（@230VAC,滿載）≥0.9THD（@230VAC,滿載）≤10%效率(典型)86%電流0.4Amax@230VAC浪涌電流冷啟動27A（在50%Ipeak下測試twidth=5.4us）@230VAC功能調光方式0-10V或PWM通信方式電力載波其它尺寸203.4*53.9*32.6mm（長*寬*高）毛重量410克工作溫度-20℃ ~ 40℃相對濕度20~90% RH
